AlfaRex全焊接板式换热器

AlfaRex全焊接板式换热器

全焊接板式换热器

  • 联系电话:025 51872368

  • 公     司:南京澳门赌场mg123有限公司

  • 地    址:江宁区金源路2号城际空间站D1栋1413-15室

  • 手    机:13851985276

  • 邮    箱:inquiry@synvol.com

产品说明


产品名称:AlfaRex全焊接板式换热器
英文名称: AlfaRex All-welded plate-type heat exchangers
产品简介:
AlfaRex系列全焊接板式换热器可完美替代传统管壳式换热器,应用于高温高压下腐蚀性介质的热交换。
AlfaRex系列换热器的体积和重量只有相同处理能力的管壳式换热器的六分之一。
AlfaRex系列换热器拥有巧妙设计,采用激光焊接工艺,无垫片设计,坚固耐用,运行稳定可靠,且日常维护很少。
AlfaRex系列换热器根据大小不同,温度范围为-50摄氏度至+350摄氏度,耐压高达40 bar。最大流量700立方米/小时,最大传热面积250平方米。
外观图片:

AlfaRex - TM20

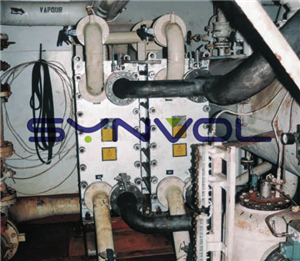

使用中的AlfaRex系列换热器

优点:
耐高压高温、腐蚀性介质。
能处理液体,气体以及气液混合物。
采用完全自动化机器激光焊接,加上氦气泄漏检测的焊接控制手段,可确保产品的最高质量。
低滞留体积,响应速度快,比管壳式换热器更快的冷却速度。
无垫片设计,消除了泄漏的风险。
坚固耐用,耐疲劳性强,允许热和液压的膨胀和收缩,减少疲劳裂纹的风险。
不易结垢,几乎没有清洁。易于清洁,可使用阿法拉伐CIP系统原位清洗。
紧凑型设计,重量轻,成本低,安装方便灵活。
维护和运营成本低。
工作原理:
AlfaRex全焊接板式换热器是由波纹状金属板片逐片激光焊接而成,板片组安装在一个固定的框架内,用压力板和螺栓拧紧固定。

进入换热器的流体通过转角处通道被导入传热板片组,然后被分散至焊接密封的板间通道。冷热流体在相邻板间通道内完全逆流流动,

通过板片发生热交换。波纹板片设计可使流体产生很高的湍流,大大提高单位面积的热传导能力,这也使得AlfaRex系列换热器体积更为

紧凑,性价比更高。波纹板同时还可提高抗压差的能力,并减少了价格昂贵的耐腐蚀金属材料的使用量。

AlfaRex系列同样也适用于气体和气液两相作业。


板片材料:
标准材料:AISI 316,AISI 316L,钛Gr.1,镍200/201。
常见应用:
适合于高温和/或高压比较干净腐蚀性介质(如酸,NaOH等)。
溶剂回收。
天然气脱水。
批式反应器。
制冷。
其他要求苛刻的热交换应用。
